Plaan M

Plaan M

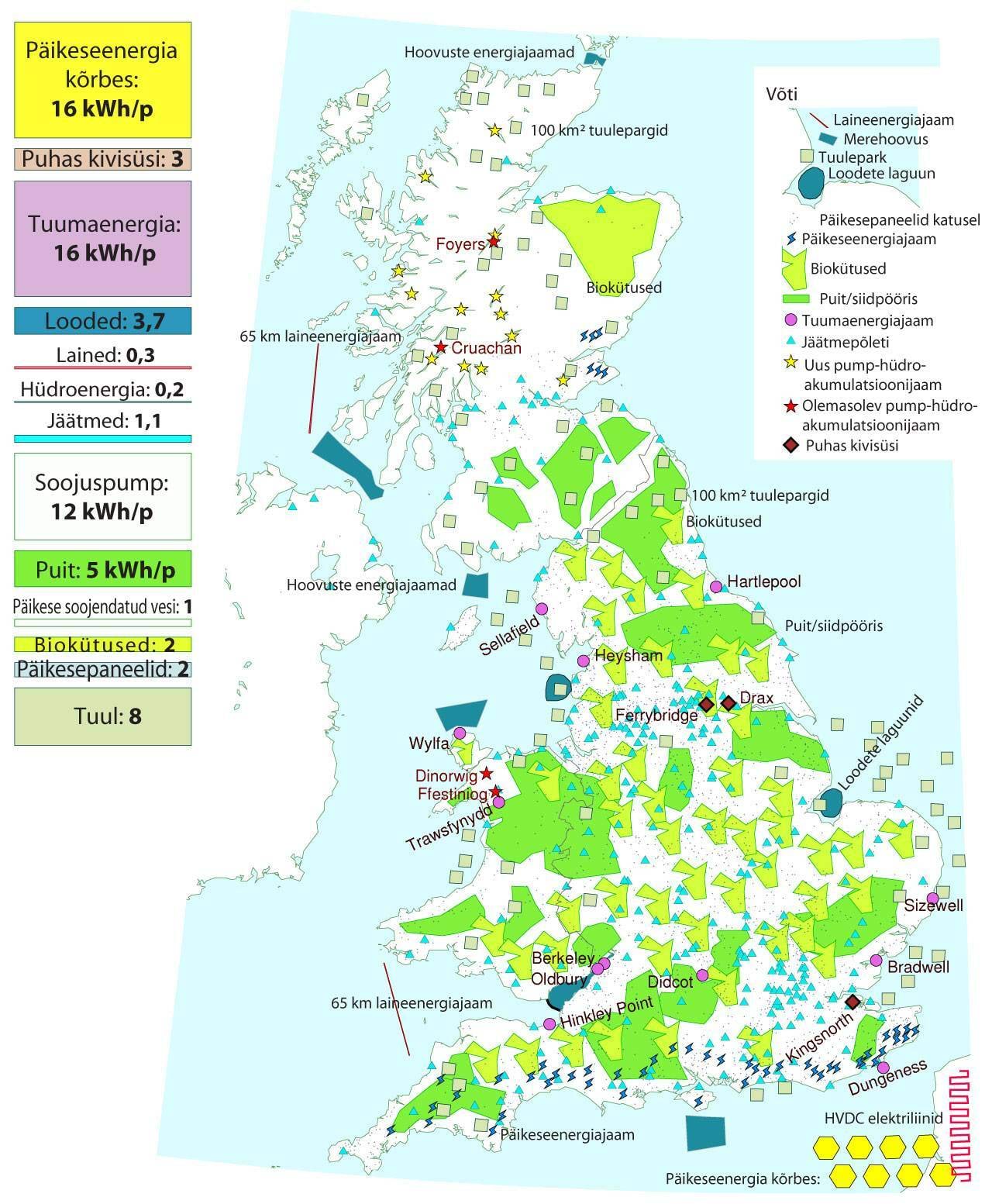

Joonis 9: Plaan M. Tasakaalus plaan Šotimaale, Inglismaale ja Walesile. Hallikasrohelised ruudud on tuulepargid. Igaüks neist katab 100 km2 ala ja on kujutatud suhtelistes mõõtmetes. Punased jooned meres on laineenergiajaamad, mõõtmed on suhtelised. Helesinised välgunoole kujuga hulknurgad: päikeseenergiajaamad, millest igaüks katab 20 km2 ala, mõõtmed on suhtelised. Sinised teravate nurkadega hulknurgad meres: merehoovusjaamad. Sinised laigud meres (Blackpooli ja Washi lähedal): loodete laguunid. Helerohelised maa-alad: metsad ja lühikese raieringiga madalmetsad (suhtelistes mõõtmetes). Kollakasrohelised alad: biokütus (mõõtmed on suhtelised). Väikesed sinised kolmnurgad: jäätmepõletusjaamad (mõõtmed ei ole suhtelised). Suured pruunid nelinurgad: biomassi koospõletusega kivisütt keskkonnasäästlikult kasutavad energiajaamad, kus süsihappegaas seotakse ja talletatakse (mõõtmed ei ole suhtelised). Lillad täpid: tuumaelektrijaamad (mõõtmed ei ole suhtelised) keskmisega toodanguga 3,3 GW kõigis 12 jaamas. Kollased kuusnurgad teisel pool väina: kontsentreeritud päikesekiirgusega elektrijaamad kaugetes kõrbetes (mõõtmed on suhtelised, igaüks 335 km2). Roosa looklev joon Prantsusmaal tähistab uusi HVDC elektriliine (2000 km pikad), mis toovat kõrbetest Suurbritanniasse 40 GW elektrit. Kollased tähed Šotimaal: uued pump-hüdroakumulatsioonijaamad. Punased tähed: olemasolevad pump-hüdroakumulatsioonijaamad. Sinised täpid: vee soojendamiseks kasutatavad päikesepaneelid kõigil katustel.
