Rööpühenduse kogutakistus

Mõõda pinge rööpühenduse otstel ja koguvool läbi rööpühenduse ning arvuta rööpühenduse kogutakistus. Võrdle rööpühenduse kogutakistust vooluringis olevate juhtide takistustega. Vasta küsimustele.

Millist elektriskeemi me siin uurime

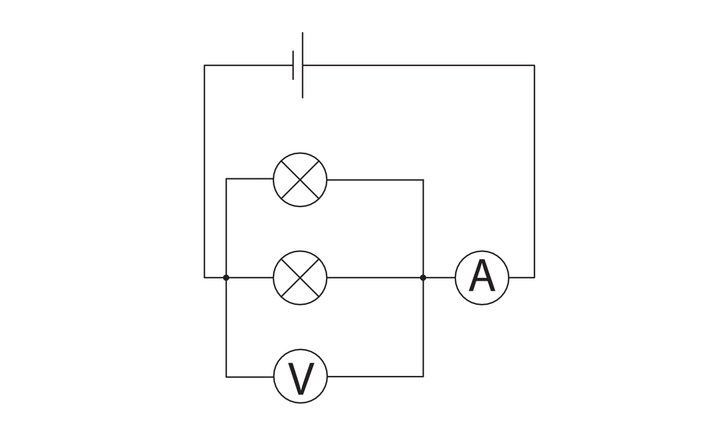

Oleme kaks erinevat hõõglampi ühendanud rööbiti. Skeemil on näidatud kohad, kus selles töölehes tuleks mõõta voolutugevust ja pinget.

Kahe lambi rööpühenduse uurimine, kogutakistus

Vooluringi hargnemata osas

Pinge	$V$
Voolutugevus	$A$

Kuidas mõõta ja arvutada rööpühenduse kogutakistust

Rööpühenduse kogutakistuse arvutamiseks peame teadma pinget rööpühenduse otstel ning koguvoolu, mis läbib rööpühenduse harusid. Selle töölehe joonis näitab, kuhu tuleb volt- ja ampermeeter ühendada, et neid suuruseid mõõta. Pinget ja koguvoolu teades saame kogutakistuse arvutada kui

R = \frac{U}{I}

Arvutame vooluringi kogutakistuse

Arvutatades kogu vooluringi takistuseks

Ω

Rööpühenduses koormiste kogutakistuse pöördväärtus võrdub koormiste takistuste pöördväärtuste summaga

\frac{1}{R} = \frac{1}{R_{1}} + \frac{1}{R_{2}} + \frac{1}{R_{3}} + . . .

Pinget rööpühenduse otstel saab arvutada valemist

U = I R

kus $R$ on vooluringi kogutakistus.
