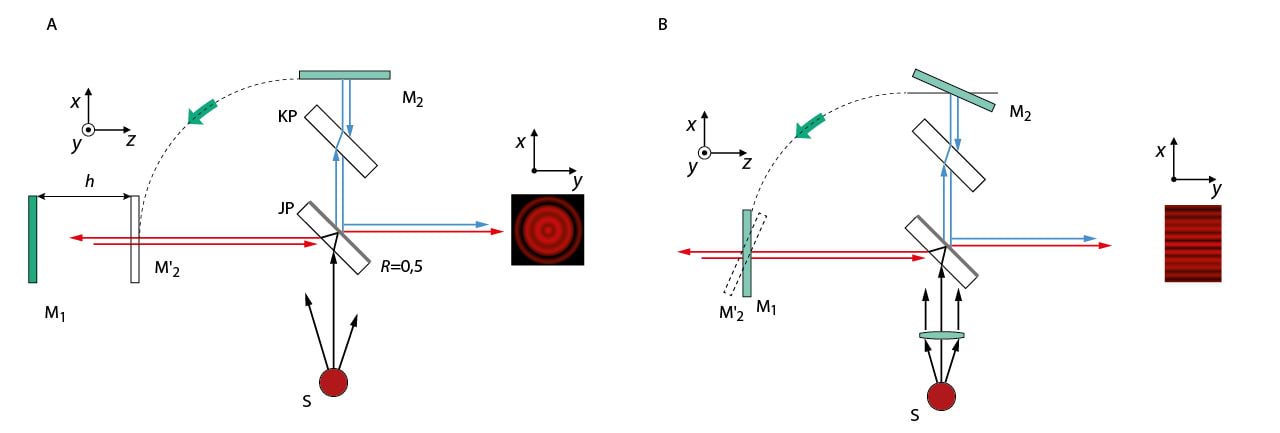

Jn 5.25. Michelsoni interferomeeter. S –valgusallikas; $M_1$– horisontaalsihis nihutatav peegel; $M_2$ – ümber $y$-teljega paralleelse telje pööratav peegel; JP – jagamisplaat, mille tagaküljel on kate peegelduskoefitsiendiga $R = 0,5$; KP – kompensatsiooniplaat. Pöörates mõtteliselt peeglit $M_2$ $90^\circ$ võrra piki punktiirjoont, saame interferomeetri asendusskeemi; $M_2'$ – peegli $M_2$ näiv kujutis. A – interferomeetrile langeb hajuv kiirtekimp, tekivad samakalderibad. B – interferomeetrile langeb paralleelne kiirtekimp, tekivad samapaksusribad. Pöörates mõtteliselt peeglit $M_2$ $90^\circ$, saame interferomeetri asendusskeemi.
