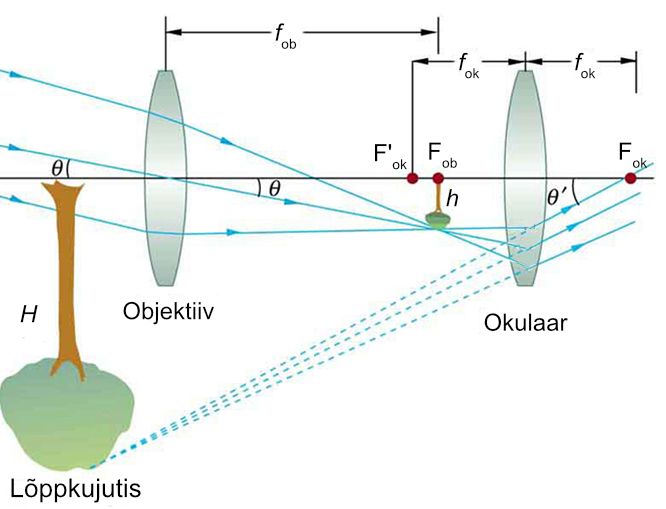

Kaugel asuva objekti läätse tekitatud kujutise vaatamine okulaariga

Joonis 60. Oletame, et vaatame mingit kauget objekti (puud, mis jääb joonise "vasaku serva taha"). Pöörame praegu tähelepanu vaid objekti ülaotsale. Puu ülaotsast nurga $\theta$ all lähtuv paralleelne kiirtekimp läbib objektiivi ja tekitab pööratud kujutise objektiivi fokaaltasandis punktis $F_{ob}$. Kujutise kõrgus fokaaltasandis on tähistatud $h$. Vaatame seda kujutist okulaaris. Kuid okulaar tekitab näiva samapidise ja suurendatud kujutise (tekitatud kujutise kõrgus tähistatud $H$). Nurksuurendus on $m = \theta ' /\theta$. Sellest tuleneb kergelt õpikus toodud valem suurenduse avaldiseks fookuskauguste alusel (mõlema nurga puhul on $h$ sama).
