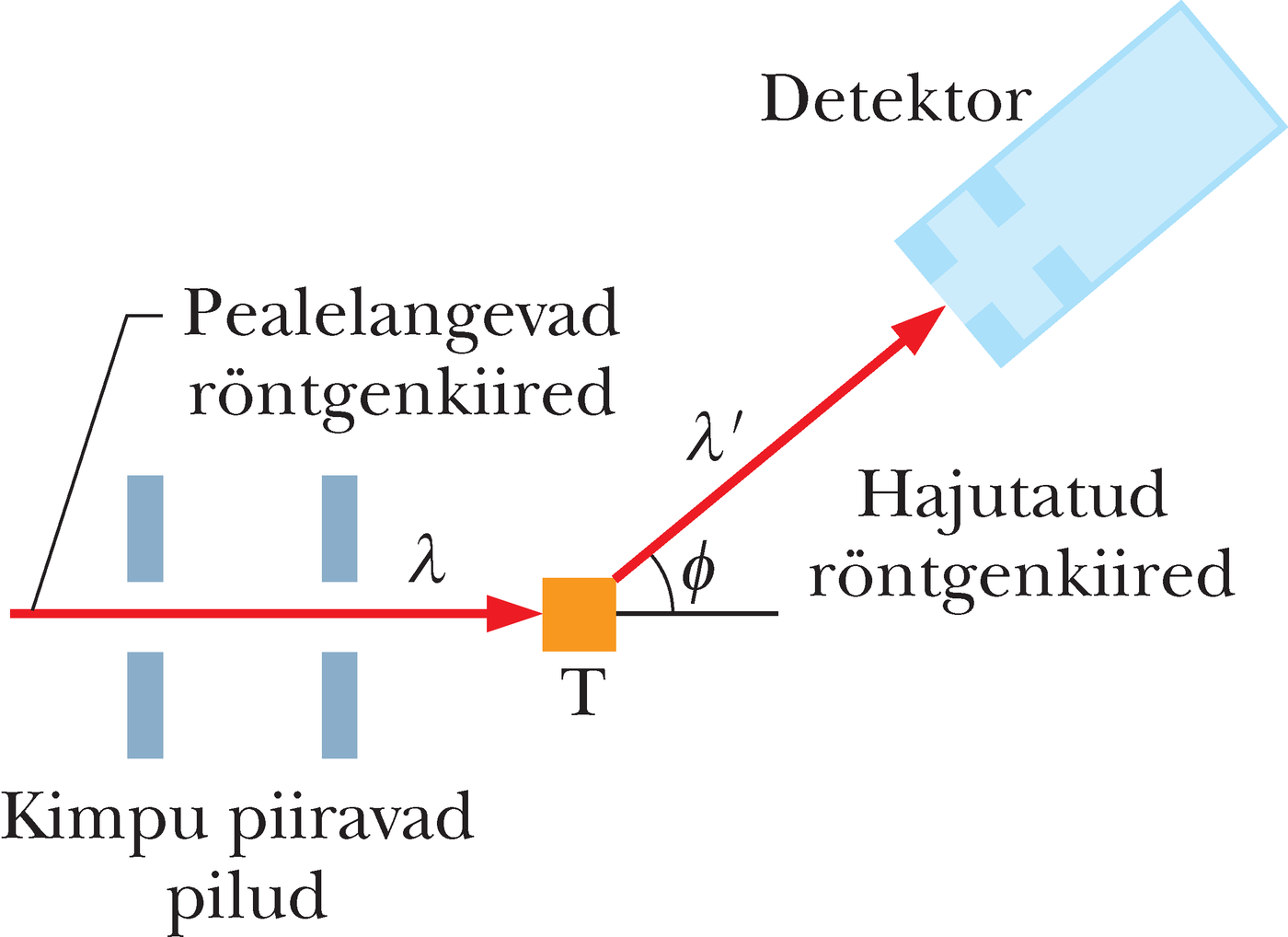

JOONIS 38-3 Comptoni katseseade. Lainepikkusega $\lambda = 71,1\, \mathrm{pm}$ röntgenkiirte kimp on suunatud süsinikust märklauale $T$. Hajutatud röntgenkiiri registreeritakse pealelangeva kiirtekimbu sihi suhtes erinevate nurkade $\phi$ all. Detektor mõõdab nii hajutatud kiirte intensiivsust kui ka lainepikkust.
