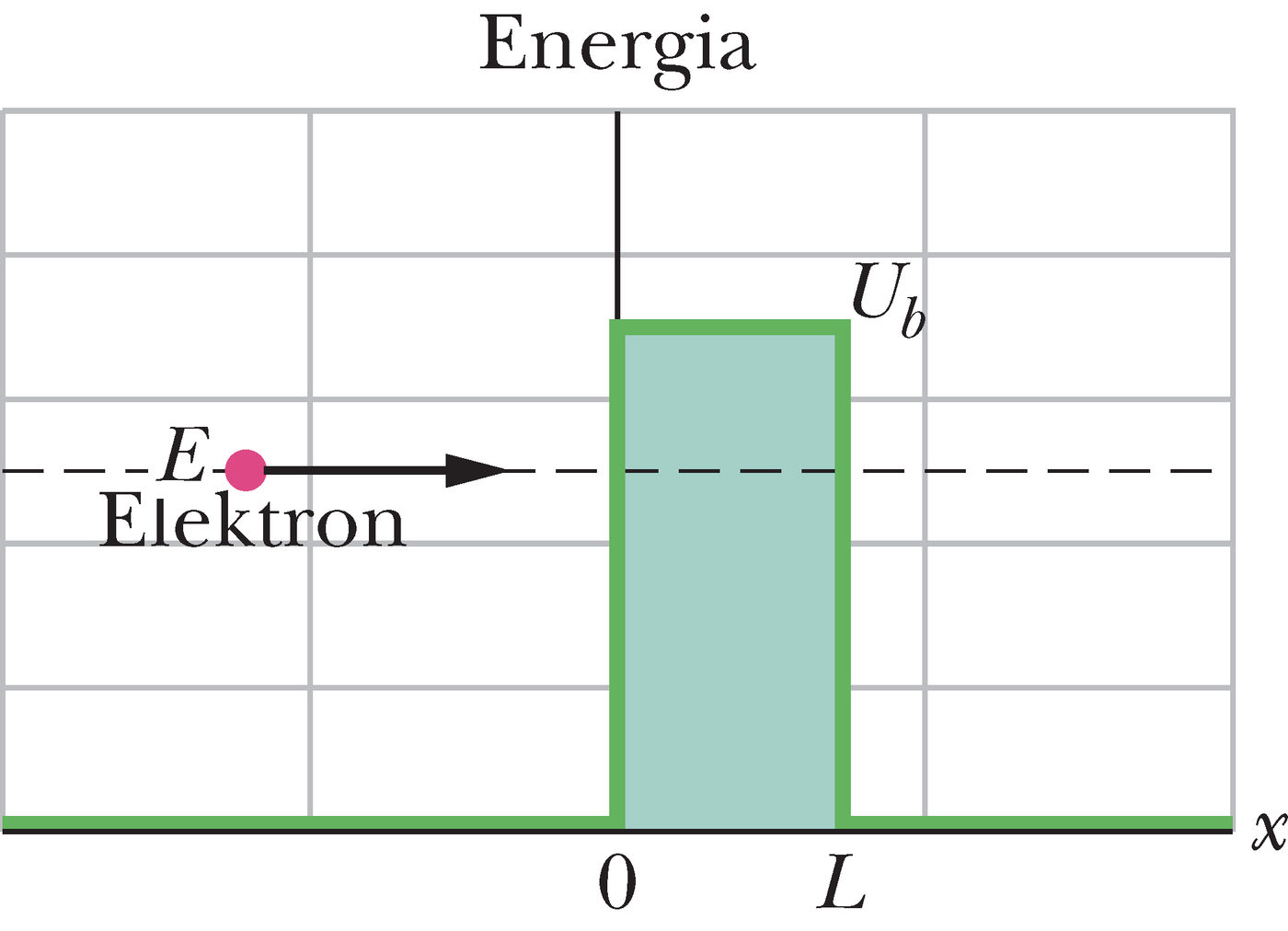

JOONIS 38-15 Sel energiadiagrammil on kaks graafikut, mis kujutavad olukordi joonisel 38-14: (1) Elektroni mehaaniline energia selle mistahes asendis $x \lt 0$. (2) Elektroni elektrilise potentsiaalse energia $U$ sõltuvus selle koordinaadist $x$, oletades, et elektron võib asuda $x$-telje suvalises punktis. Graafiku nullist erineva osa (potentsiaalibarjääri) kõrgus on $U_b$ ja paksus $L$.
