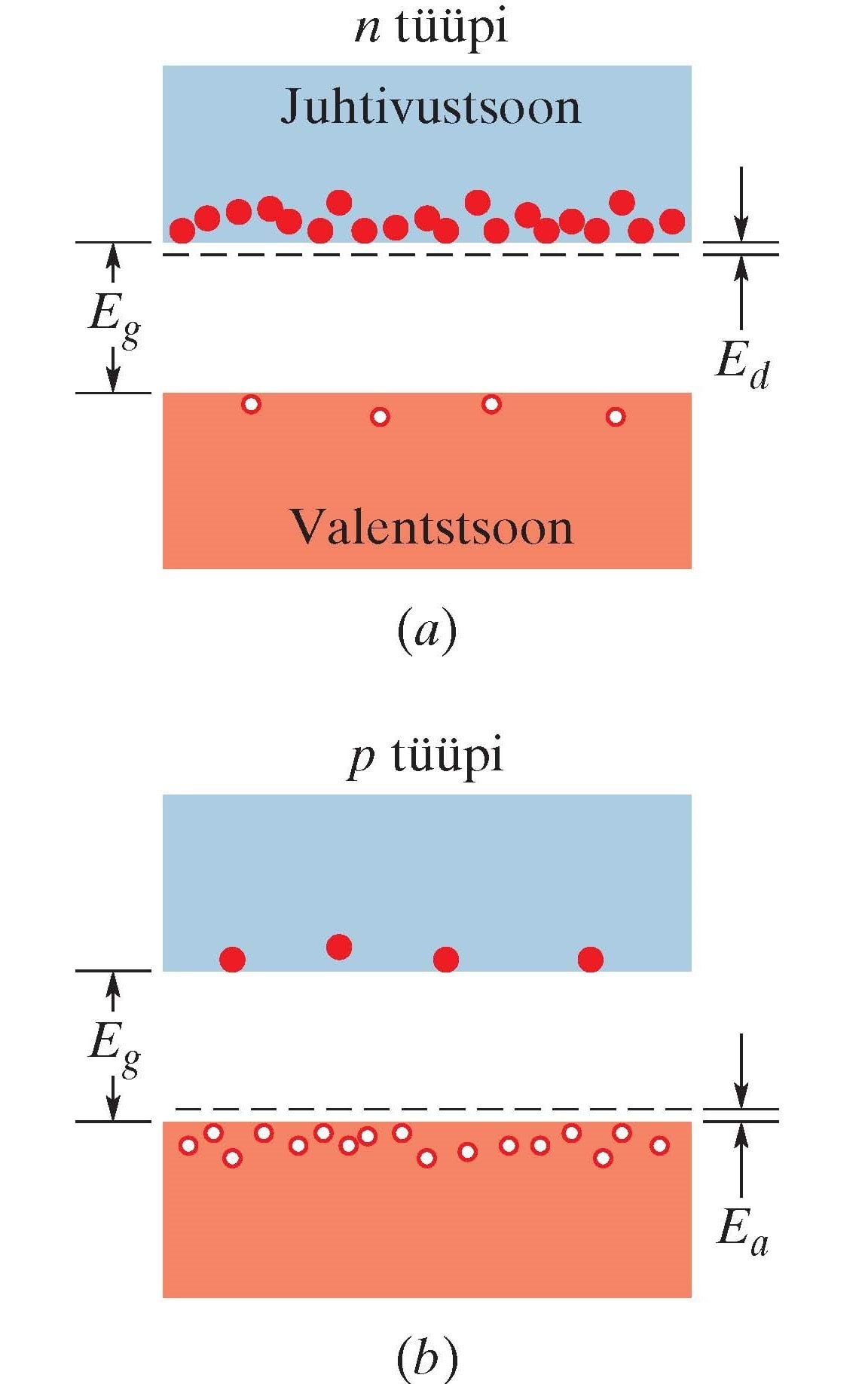

JOONIS 41-11 (a) Dopeeritud $n$-tüüpi pooljuhis on doonori elektroni nivood väikesel kaugusel $E_d$ allpool juhtivustsooni põhja. Et doonori elektrone saab kergesti juhtivustsooni ergastada, siis on seal nüüd palju rohkem elektrone. Valentstsoon sisaldab sama arvu auke, nagu seal oli enne dopeerimist. (b) Dopeeritud $p$-tüüpi pooljuhis asuvad aktseptori nivood väikesel kaugusel $E_a$ ülalpool valentstsooni lage. Nüüd on valentstsoonis palju rohkem auke. Juhtivustsoon sisaldab sama arvu elektrone, nagu seal oli enne dopeerimist. Enamuslaengukandjate suhe vähemuskandjatesse on tegelikult palju kordi suurem kui diagrammidel (a) ja (b) kujutatud.
