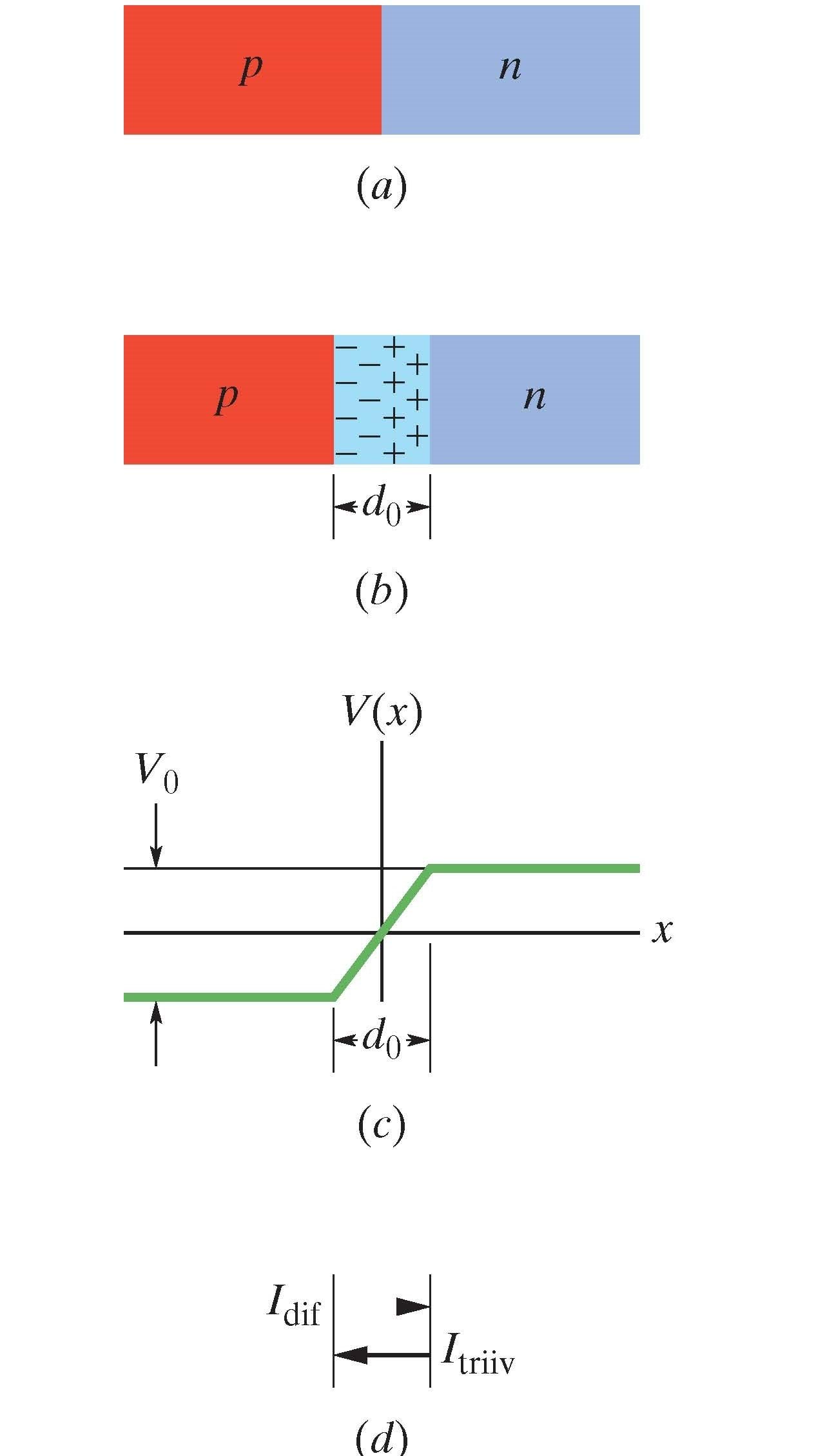

JOONIS 41-12 (a) $pn$-siire. (b) Enamuslaengukandjate liikumine läbi siirdepinna jätab järele ruumlaengu, mis on seotud doonori kompenseerimata ioonidega (pinnast paremal) ja aktseptori ioonidega (pinnast vasakul). (c) Ruumlaenguga on seotud kontaktpotentsiaalide vahe $V_0$ üle $d_0$. (d) Enamuslaengukandjate (nii elektronide kui ka aukude) difusioon läbi siirde tekitab difusioonvoolu $I_{dif}$. (Reaalses $pn$-siirdes ei ole tõkkekihi ääred nii teravad nagu siin näidatud ning kontaktpotentsiaali kõver (c) on sile, ilma teravate nurkadeta.)
