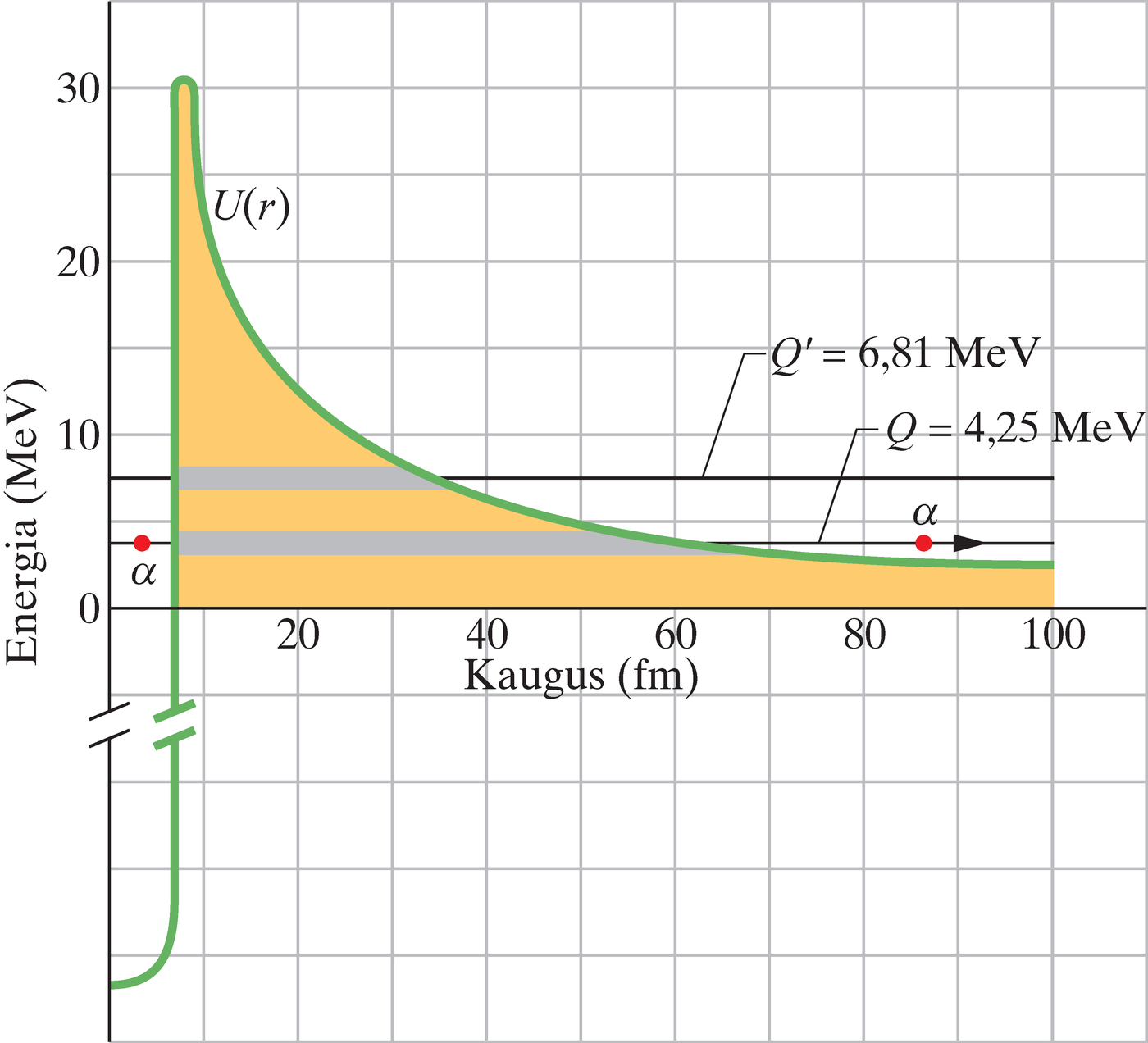

JOONIS 42-9 Potentsiaalse energia funktsioon $^{238}\mathrm{U}$ alfalagunemise jaoks. Horisontaalne must joon $Q = 4,25\, \mathrm{MeV}$ näitab protsessi lagunemisenergiat. Selle joone jäme hall osa kujutab $^{234}\mathrm{Th}$ ja $^4\mathrm{He}$ keskpunktide vahelise kauguse $r$ neid väärtusi, mis klassikaliselt on alfaosakesele keelatud. Alfaosake on kujutatud punktiga nii seespool seda potentsiaalse energia barjääri (vasakul) kui ka sellest väljaspool (paremal), mil osake on juba barjääri läbinud. Horisontaalne must joon $Q′ = 6,81\, \mathrm{MeV}$ näitab $^{228}\mathrm{U}$ alfalagunemise energiat. (Mõlemal isotoobil on ühesugune potentsiaalse energia funktsioon, sest neil on ühesuurune tuumalaeng.)
